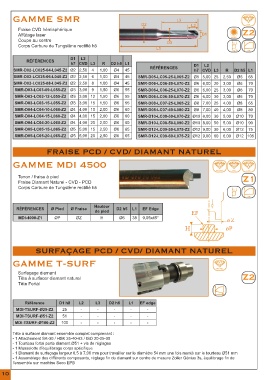

P. 10
GAMME SMR L3
D2 L2 cvd
Fraise CVD hémisphérique Z2
Affûtage laser D1 laser
Coupe au centre D3
Corps Carbure de Tungstène rectifié h5
L1 vif
D1 L2
RÉFÉRENCES
h7 CVD L3 R D2 h5 L1 D1 L2
SMR-D02-LC025-04-L045-Z2 Ø2 2,50 4 1,00 Ø4 45 RÉFÉRENCES h7 CVD L3 R D2 h5 L1
SMR-D02-LC025-06-L045-Z2 Ø2 2,50 6 1,00 Ø4 45 SMR-D05-LC05-25-L065-Z2 Ø5 5,00 25 2,50 Ø6 65
SMR-D02-LC025-08-L045-Z2 Ø2 2,50 8 1,00 Ø4 45 SMR-D06-LC06-20-L070-Z2 Ø6 6,00 20 3,00 Ø6 70
SMR-D03-LC03-09-L055-Z2 Ø3 3,00 9 1,50 Ø6 55 SMR-D06-LC06-25-L070-Z2 Ø6 6,00 25 3,00 Ø6 70
SMR-D03-LC03-12-L055-Z2 Ø3 3,00 12 1,50 Ø6 55 SMR-D06-LC06-30-L070-Z2 Ø6 6,00 30 3,00 Ø6 70
SMR-D03-LC03-15-L055-Z2 Ø3 3,00 15 1,50 Ø6 55 SMR-D08-LC07-25-L065-Z2 Ø8 7,00 25 4,00 Ø8 65
SMR-D04-LC04-10-L060-Z2 Ø4 4,00 10 2,00 Ø6 60 SMR-D08-LC07-40-L080-Z2 Ø8 7,00 40 4,00 Ø8 80
SMR-D04-LC04-15-L060-Z2 Ø4 4,00 15 2,00 Ø6 60 SMR-D10-LC08-30-L070-Z2 Ø10 8,00 30 5,00 Ø10 70
SMR-D04-LC04-20-L060-Z2 Ø4 4,00 20 2,00 Ø6 60 SMR-D10-LC08-50-L090-Z2 Ø10 8,00 50 5,00 Ø10 90
SMR-D05-LC05-15-L065-Z2 Ø5 5,00 15 2,50 Ø6 65 SMR-D12-LC09-30-L075-Z2 Ø12 9,00 30 6,00 Ø12 75
SMR-D05-LC05-20-L065-Z2 Ø5 5,00 20 2,50 Ø6 65 SMR-D12-LC09-60-L075-Z2 Ø12 9,00 60 6,00 Ø12 105
FRAISE PCD / CVD/ DIAMANT NATUREL
GAMME MDI 4500
naturel pcd cvd
Tenon / fraise à pied Z1
Fraise Diamant Naturel - CVD - PCD
Corps Carbure de Tungstène rectifié h5
vif
Hauteur
RÉFÉRENCES Ø Pied Ø Fraise D2 h5 L1 EF Edge
de pied EF
MDI-4000-Z1 ØP ØZ H Ø6 38 0,05x45° ø Z
H øP
SURFAÇAGE PCD / CVD/ DIAMANT NATUREL
GAMME T-SURF
naturel
Surfaçage diamant Z2
Tête à surfacer diamant naturel
Tête Fortal
Référence D1 h8 L2 L3 D2 h6 L1 EF edge
MDI-TSURF-Ø25-Z2 25 - - - - -
MDI-TSURF-Ø51-Z2 51 - - - - -
MDI-TSURF-Ø100-Z2 100 - - - - -
Tête à surfacer diamant ensemble complet comprenant :
- 1 Attachement SK-30 / HSK 25-40-63 / ISO 20-25-30
- 1 Tourteau fortal porte diamant Ø51 + vis de réglages
- 1 Masselotte d’équilibrage corps spécifique
- 1 Diamant de surfaçage largeur 6,5 à 7,00 mm pour travailler sur le diamètre 54 mm une fois monté sur le tourteau Ø51 mm
- 1 Assemblage des différents composants, réglage fin du diamant sur centre de mesure Zoller Génius 3s, équilibrage fin de
l’ensemble sur machine Seco EPB
10
