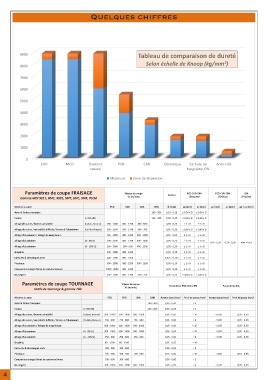

Quelques chiffres

9000 Tableau de comparaison de dureté

Selon échelle de Knoop (kg/mm²)
8000

7000

6000

5000

4000

3000

2000

1000

0
CVD MCD Diamant PCD CBN Céramique Carbure de Acier-HSS
naturel tungstène-CW

Minimum Zone de dispersion

Paramètres de coupe FRAISAGE Vitesse de coupe Avance PCD-CVD-CBN PCD-CVD-CBN DIA
Gamme MDI 9011, 9041, 9081, SMT, SMC, SMR, PSLM Vc (m/min) (Ebauche) (Finition) (Finition)

Matière à usiner PCD CVD DIA CBN fz (mm) ap (mm) ae (mm) ap (mm) ae (mm) ap + ae (mm)
Acier & fontes trempées 160 - 280 0,10 - 0,15 ≤ 0,50 x D ≤ 0,50 x D
Fontes (> 350 HB) 160 - 280 0,10 - 0,20 ≤ 0,60 x D ≤ 0,60 x D
Alliage de cuivre / bonne usinabilité (Laiton, Bronze) 200 - 1000 400 - 1200 400 - 800 0,05 - 0,25 ≤ 1 x D ≤ 1 x D
Alliage de cuivre / usinabilité difficile / Bronze à l'aluminium (CuAlFe/Ampco) 100 - 1500 200 - 1700 300 - 700 0,05 - 0,20 ≤ 0,60 x D ≤ 0,60 x D
Alliage d'aluminium / Alliage de magnésium 700 - 3000 400 - 1200 500 - 2000 0,05 - 0,25 ≤ 1 x D ≤ 1 x D
Alliage d'aluminium (4 - 8% Si) 300 - 3500 400 - 1200 400 - 1800 0,05 - 0,20 ≤ 1 x D ≤ 1 x D
0,10 - 0,30 0,10 - 0,30 max = 0,05
Alliage d'aluminium (8 - 13% Si) 100 - 3000 200 - 900 400 - 1200 0,05 - 0,20 ≤ 1 x D ≤ 1 x D
Graphite 200 - 1000 400 - 1200 0,05 - 0,20 ≤ 1 x D ≤ 1 x D
Carbures & céramiques verts 200 - 1000 400 - 1200 0,025 - 0,125 ≤ 1 x D ≤ 1 x D
Plastique 500 - 2000 400 - 1200 500 - 1500 0,05 - 0,30 ≤ 1 x D ≤ 1 x D
Composites chargés fibres de carbonne/verre 1000 - 3000 400 - 1200 0,05 - 0,30 ≤ 1 x D ≤ 1 x D
Or, Argent 300 - 1000 400 - 1200 200 - 750 0,05 - 0,25 ≤ 0,60 x D ≤ 0,60 x D
Paramètres de coupe TOURNAGE Vitesse de coupe
Vc (m/min) Paramêtres PCD-CVD-CBN Paramêtres DIA
Outils de tournage & gamme 700
Matière à usiner PCD CVD DIA CBN Avance (mm/tour) Prof. de passe (mm) Avance (mm/tour) Prof. de passe (mm)
Acier & fontes trempées 100 - 200 0,05 - 0,20 < 3
Fontes (> 350 HB) 200 - 600 0,05 - 0,70 < 3
Alliage de cuivre / bonne usinabilité (Laiton, Bronze) 300 - 1000 300 - 1000 300 - 1000 0,05 - 0,50 < 10 < 0,05 0,05 - 0,50
Alliage de cuivre / usinabilité difficile / Bronze à l'aluminium (CuAlFe/Ampco) 250 - 800 250 - 800 250 - 800 0,05 - 0,50 < 6 < 0,05 0,05 - 0,50
Alliage d'aluminium / Alliage de magnésium 300 - 1000 300 - 1000 300 - 1000 0,05 - 0,50 < 10 < 0,05 0,05 - 0,50
Alliage d'aluminium (4 - 8% Si) 300 - 1000 300 - 1000 300 - 1000 0,05 - 0,50 < 10 < 0,05 0,05 - 0,50
Alliage d'aluminium (8 - 13% Si) 250 - 800 250 - 800 250 - 800 0,05 - 0,50 < 6 < 0,05 0,05 - 0,50
Graphite 80 - 1500 80 - 1500 0,05 - 0,50 < 10
Carbures & céramiques verts 100 - 800 100 - 800 0,05 - 0,20 < 5
Plastique 100 - 600 100 - 600 100 - 600 0,10 - 0,60 < 10 < 0,05 0,10 - 0,60
Composites chargés fibres de carbonne/verre 100 - 600 100 - 600 0,05 - 0,60 < 3
Or, Argent 300 - 1000 300 - 1000 300 - 1000 0,05 - 0,50 < 6 < 0,05 0,05 - 0,50
